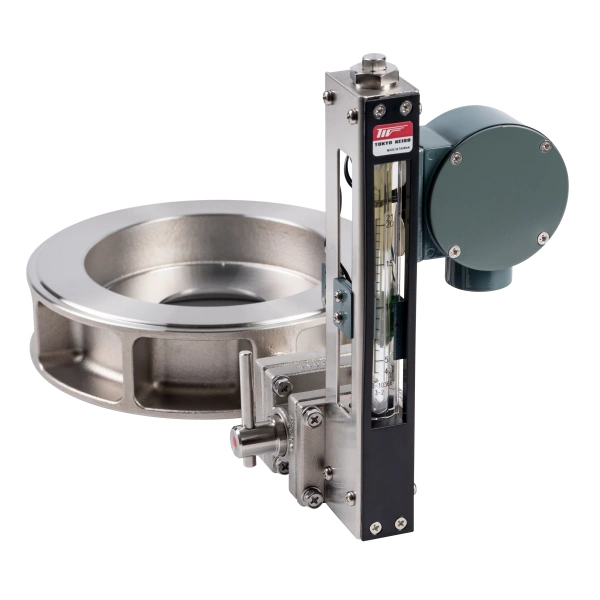

O-780
商品简述：
O系列孔口板流量计是孔口分流式流量计，将小型面积流量计与装有孔口板的测定管组合，测量流经测定管内的液体或气体的流量，安装在管道上的连接方式有“螺纹连接”、“法兰连接”以及“WAFER连接”可供选择，还可以附加报警接点，因此可用于流量监视中的断流报警等。
| 型号 | O-780 | |
| 适用流体 | Liquid(Viscosity:up to 3 mp.s),Gas | |
| 功能 | Local indication Alarm output (Reed switch) |
|
| 标准 DP (Liquid) | 20 kPa | |
| 测量范围 (water) |
Min | 0.05 to 0.25 m3/h |
| Max | 340 to 1700 m3/h | |
| 标准 DP (Gas) | 20 kPa | |
| 测量范围 (air) |
Min | 0..84 to 4.2 m3/h(nor) |
| Max | 9000 to 45000 m3/h(nor) | |
| 连接規格 | ・螺纹连接: Rc/NPT 適用口徑範圍:10A(3/8")〜100A(4") ・法兰连接: JIS10K FF/RF、ANSI/JPI Class150 適用口徑範圍:10A(3/8")〜 ・WATER连接: JIS10K、ANSI/JPI Class150 適用口徑範圍:10A(3/8")〜 |
|
| 标准材质 | Measuring pipe | SGP,SUS304,SUS316,PVC |
| Indicator | SCS14,PVC | |
档案下载
| 型号 | O-780 | |
| 适用流体 | Liquid(Viscosity:up to 3 mp.s),Gas | |
| 功能 | Local indication Alarm output (Reed switch) |
|
| 标准 DP (Liquid) | 20 kPa | |
| 测量范围 (water) |
Min | 0.05 to 0.25 m3/h |
| Max | 340 to 1700 m3/h | |
| 标准 DP (Gas) | 20 kPa | |
| 测量范围 (air) |
Min | 0.84 to 4.2 m3/h(nor) |
| Max | 9000 to 45000 m3/h(nor) | |
| 连接规格 | ・螺纹连接: Rc/NPT 適用口徑範圍:10A(3/8")〜100A(4") ・法兰连接: JIS10K FF/RF、ANSI/JPI Class150 適用口徑範圍:10A(3/8")〜 ・WATER连接: JIS10K、ANSI/JPI Class150 適用口徑範圍:10A(3/8")〜 |
|
| 标准材质 | Measuring pipe | SGP,SUS304,SUS316,PVC |
| Indicator | SCS14,PVC | |
| 精度 | ±3％ F.S. | |
